是否进口
加工定制
品牌
亚博体育app下载安装苹果配套
型号
DAVC
产品用途
GGAJ-02H型高压控制
规格
DAVC,MVC



IMG_0269



undefined

    DAVC控制器电路是一个以MCS—51系列单片机处理器8031为核心的专用微机系统,主要芯片如下:

单片微机处理器       8031

随机存贮器         6116

只读存贮器         2764

可编程计数器/定时器     8253

八位A/D转换器       AD7581AD

八位D/A转换器       AD558JD

可编程键盘/显示接口     8279

可编程并行接口       8255

    控制系统工作过程如下:  一次电流电压和二次电流电压取样讯号经运算放大器放大处理后和三路给定讯号(手动、上升率和电流极限)一起由A/D转换器转换成数字讯号送CPU处理。

    CPU根据设定开关设定的控制方式,按不同的算法确定每一个半波的导通角,并按相应的定时值启动定时器,输出SCR移相触发脉冲。触发脉冲经门控电路送至SCR触发板,经光控可控硅隔离和触发同步变压器同步后输出两路同电源正、负半波同步的晶闸管触发讯号。

    当电场发生一次闪络时,闪络时的电流峰值同D/A转换器输出的基准值进行比较,以确定闪络(火花)的强度并发出火花中断讯号。CPU响应火花中断后按火花的强度确定SCR是否关断以及恢复过程每个半波的导通角。

    六位LED显示器由键盘和显示接口芯片8279管理,在运行中显示运行参数、故障类型以及设定过程。

    并行接口电路8255完成操作键信号输入和打印机接口两个功能。

    控制系统运行由过零脉冲电路产生的过零同步信号同步。

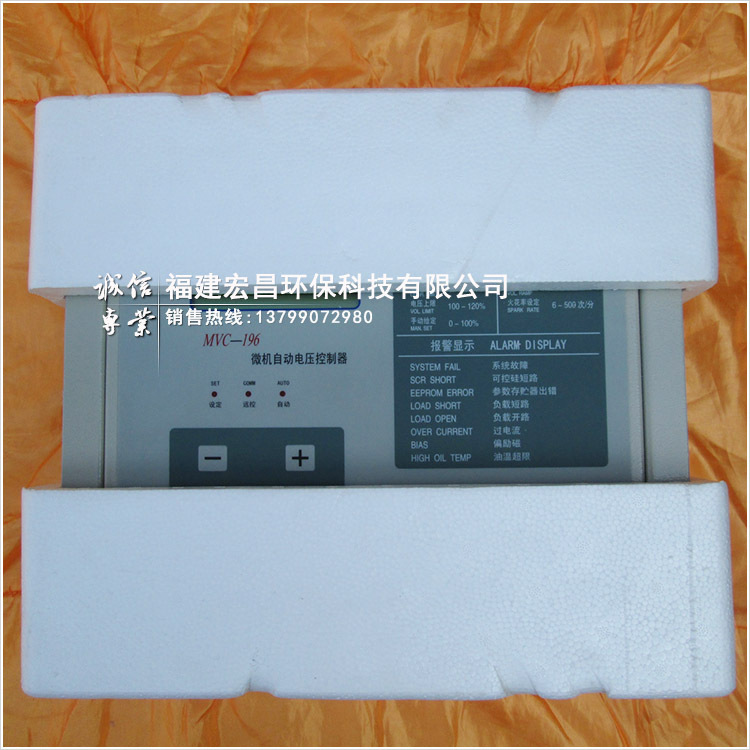

      MVC196控制器内部由主控板、综合板组成。外围接口板——取样信号板。控制器装于控制柜门板上,外围接口板装于控制柜中。

二、控制器各部分功能概述

    主控板是一个采用MCS-96系列16位单片机80C196KB为核心的高性能单片机系统,它采用的主要芯片有:

                    单片机             80C196KB

                      随机存贮器         62256

                    只读存贮器         PSD311

                    可记忆存贮器       93LC66

                     D/A转换器         AD558TD

                    可编程并行接口     8255A

  主控板除了单片机与外围芯片外,还包括216字符液晶显示器驱动电路、功能键输入电路、串行通讯光隔驱动电路、看门狗自复位电路等。

     综合板主要电路包括稳压电源、过零脉冲信号产生、各路模拟信号处理输入和火花检测、I/O接口、光控可控硅触发等。

     取样信号板包括信号取样、电表分流元件。



温馨提示:

    客户在购买除尘设备配件时,请详细说明除尘设备及配件的型号、参数和外形尺寸以及安装方式,以便于我们为您提供更好的技术配套服务。 本公司所有生产和销售的除尘设备及配件在发出前都已经过严格检验,绝对保证货物的完好。所有配件一般情况下,都是采用内有纸盒外加木箱的双层包装。买家收到货后请在物流货运公司工作人员面前查看货物,如果发现有包装损坏的现象,请及时联系我们。
